pfSense – Trabalhando com VLAN com 1 interface de rede
Fala galera, beleza?
Nesse vídeo nós vamos trabalhar com VLAN no pfSense, vale a pena usar o recurso para segmentar sua rede e obter ganho em desempenho e segurança.
A ideia do vídeo é demonstrar na prática o quanto é fácil configurar uma VLAN no pfSense também.
O vídeo pfSense – Trabalhando com VLAN com 1 interface de rede você será capaz de implementar várias VLANs tendo uma única placa de rede em sua solução de pfSense.
Luiz posso implementar uma máquina com uma única placa de rede em meu ambiente de produção?
– Sim você pode, conheço ambientes com 60 usuários utilizando uma única interface de rede com até dois links de internet.
Virtual LAN
Uma rede local virtual, normalmente denominada de VLAN, é uma rede logicamente independente.
Várias VLANs podem coexistir em um mesmo computador (switch), de forma a dividir uma rede local (física) em mais de uma rede (virtual), criando domínios de broadcast separados.
Uma VLAN também torna possível colocar em um mesmo domínio de broadcast, hosts com localizações físicas distintas e ligados a switches diferentes.
Um outro propósito de uma rede virtual é restringir acesso a recursos de rede sem considerar a topologia da rede.
Redes virtuais operam na camada 2 do modelo OSI. No entanto, uma VLAN geralmente é configurada para mapear diretamente uma rede ou sub-rede IP.

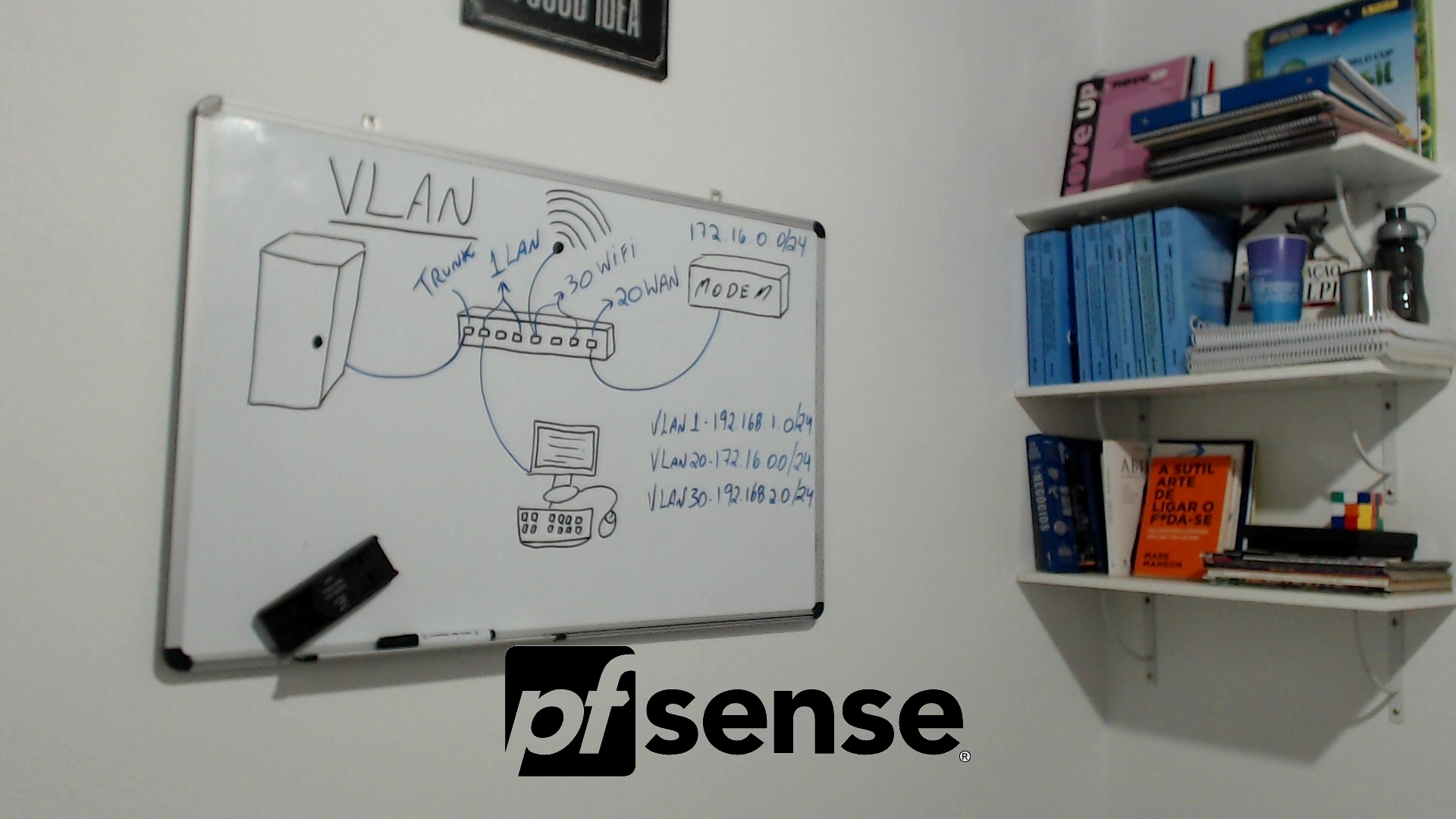

Equipamentos:
- 1 computador Dell Optiplex 960 – pfSense
- 1 AP NanoStation2 – Wifi
- 1 Switch Tp-link TL-SG108E – Rede VLAN
Espero que você tenha gostado do conteúdo aqui apresentado, caso tenha alguma dúvida ou necessidade estou a disposição.
Segue também alguns links de outros vídeos sobre pfSense:
Um forte abraço a todos e até a próxima.
[];
